價格:￥0.00/普通
品牌:飛電電力
起訂:1普通
供應:1普通
發貨:3天內

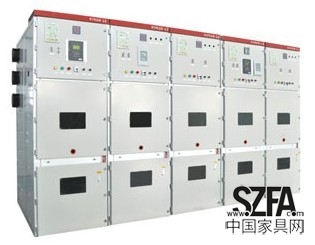

產品介紹一、產品介紹：　　 　　KYN28-12（Z）（GZS1）型鎧裝移開式交流金屬封閉開關柜系額定電壓3.6~12kV三相交流50Hz的戶內成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電，還可以用于頻繁啟動高壓電動機等。 　　本開關柜能滿足GB3906、DL404、IEC-298等標準的要求，并且具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在接地位置時送電和防止誤入帶電間隔等“五防”功能。 　　 　　二、使用環境條件： 　　海拔高度：不超過1000m； 　　環境溫度：上限＋40℃，下限-10℃； 　　相對濕度：日平均值不大于95%，月平均值不大于90%； 　　飽和蒸汽壓：日平均值不大于2.2×10-3MPa，月平均值不大于1.8×10-3 MPa； 　　地震烈度：不超過8度； 　　無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。 　　 　　三、主要特點： 　　1）柜體結構采用敷鋁鋅板經多重折彎組裝而成； 　　2）所有的操作均在柜門關閉狀態下進行； 　　3）防護等級高，可防止雜物和蟲害侵入； 　　4）簡單有效的“五防”閉鎖，防止誤操作； 　　5）可配用VS1（ZN63A）或根據用戶要求選用VD4型真空斷路器； 　　6）更換斷路器簡單，手車互換性好； 　　7）柜體可靠墻安裝、柜前維護、減少占地面積； 　　8）電纜室空間充裕、可連接多根電纜； 　　9）快速接地開關用于接地和回路短路； 　　10）斷路器室、繼電器室、電纜室可根據用戶要求分別加裝加熱器，防止凝露與腐蝕發生； 　　11）斷路器室、電纜室可根據用戶要求分別加裝照明裝置，以方便維護及檢修。 　　 　　四、主要技術參數： 　　1、真空開關柜主要技術參數　　 　　參數名稱　　單位　　參數　　 　　額定電壓　　kV　3.6 7.2 12 　　額定電流　　A　　630 1250 1600 2000 2500 3150 　　額定頻率　　H Z　　50 　　額定短時耐電流　　kA　　16 20 25 31.5 40 　　額定峰值耐受電流　　kA　　40 50 63 80 100 　　額定工頻耐受電壓　　kV　　42/1min 　　額定雷電沖擊耐受電壓（峰值）　　kV　　75 　　　產品屬性2、真空斷路器主要技術參數 　　 　　參數名稱　　單位　　參數 　　額定電壓　　kV　　12　　 　　額定電流　　A　　630 1250 1600 2000 2500 3150　　 　　額定短路開斷電流　　kA　　25 31.5 40　　 　　額定短時耐受電流　　kA　　25 31.5 40　　 　　額定短路關合電流　　kA　　63 80 100　　 　　額定短時工頻耐受電壓　　kV　　42/1min　　 　　額定雷電沖擊耐受電壓（峰值）　　kV　　75　　 　　額定短路持續時間　　S　　4　　 　　合閘時間（額定電壓）　　ms　　35 ≤ t ≤ 70　　 　　分閘時間（額定電壓）　　ms　　20 ≤ t ≤ 50 　　額定短路電流開斷次數　　次　　50（40kA 為 30） 　　機械壽命　　次　　20000 　 　　3、操動機構主要技術參數　　 　　參數名稱　　單位　　參數 　　額定操作電壓　　 　　分閘線圈　　V　　DC220/110　　　AC220/110 　　合閘線圈　　額定操作電流 　　分閘線圈　　A　?。―C/AC）220/110V ： 0.9/1.8 　　合閘線圈　　（DC/AC）220/110V ： 1.0/2.0 　　 　　儲能電動機功率　　W　　70 　　儲能電動機額定電壓　　V　　DC220/110 AC220/110 　　儲能時間　　S　　≤ 15 其他說明五、結構說明： 　　開關柜由固定的柜體和可抽出部分（手車）兩部分組成。柜體外殼和各功能單元的隔板均采用覆鋁鋅鋼板栓接而成。開關柜的外殼防護等級達到IP4X，各隔室的防護等級為IP2X. 　　　　 　　本開關柜可配用VS1（ZN63A）或根據用戶要求選用VD4型真空斷路器手車。開關柜一般均單列布置非靠墻安裝。由于開關柜的安裝調試和維護可在柜前正面進行，所以可以背靠背組成雙重排列或靠墻安裝。 型號： KYN28-12 規格： 2300*1500*800 交易說明公司名稱：樂清市東揚電氣有限公司電話：0577-61739266QQ：437761333網址：http://www.wzdongyang.com地址：中國浙江省溫州市柳市鎮
